方捆機的核心零部件是打結器，但打結器不僅用在打捆機上，打結器也有多種形式，筆者就所見到過的打結器種類和一些不常見的用法進行介紹，疏漏之處還請農機人指正。
D型打結器
D型打結器最常見，現有方捆機中，除克拉斯打捆機外，使用過的都是D型打結器。D型打結器主要生產廠家有Rasspe和Raussendorf，部分打捆機主機廠也有生產。D型打結器結構基本相同，不過不同廠家打結器結構各有不同。Rasspe打結器最常見，架體大量采用曲面，驅動齒盤為整體式，如下圖所示。

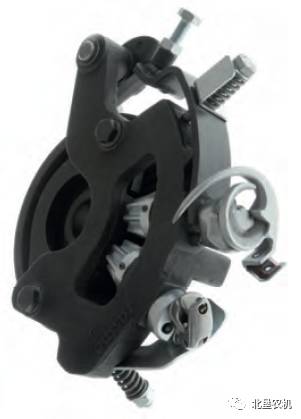

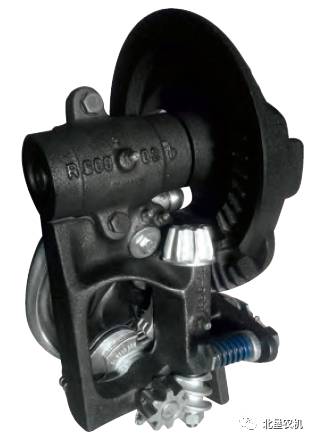

Rasspe3770和6003打結器
Rasspe還有一種雙結D型打結器，主要用在大方捆上，驅動齒盤轉一圈，形成兩個繩結。

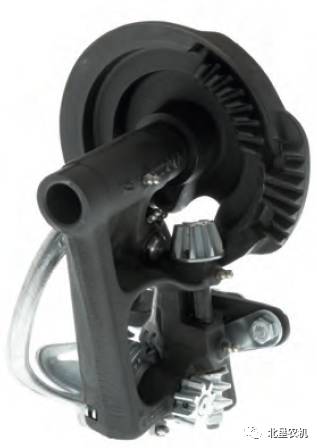

Rasspe雙結打結器

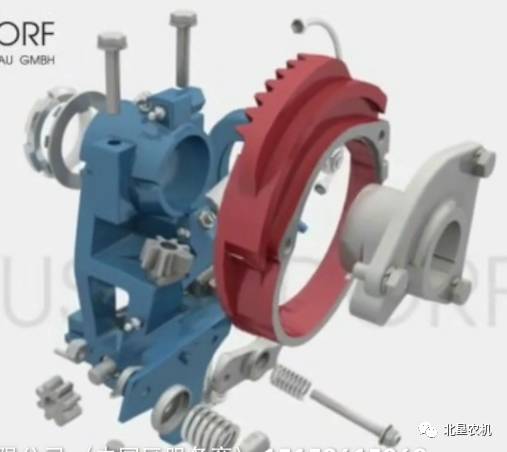

Raussendorf打結器在國內使用較少，但其結構有一定優勢，如打結器架體強度較大、打結器架體安裝在驅動齒盤套管上，調節簡便、驅動齒盤脫繩桿凸輪做成裝配結構，使脫繩桿凸輪磨損后可以更換，降低使用成本。另外Raussendorf打結器可以和Rasspe打結器互換安裝，目前在國內開始推廣使用。

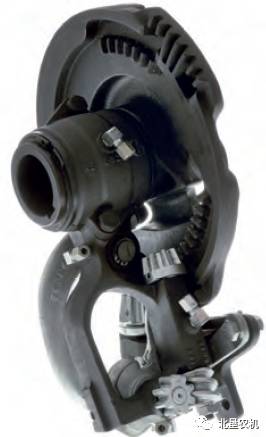

Raussendorf打結器
世達爾D型打結器特點是打結器驅動齒盤外側鑄造有撥繩板凸輪，打捆機省去了撥繩板凸輪。

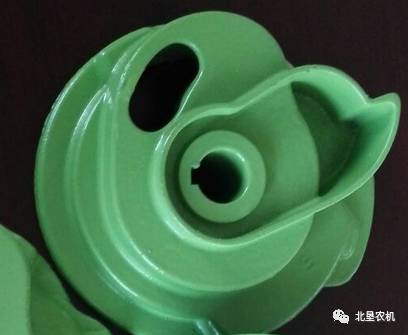

世達爾打結器驅動齒盤
C型打結器
克拉斯打捆機上使用的打結器均為C型打結器。C型打結器典型特點是取消了脫繩桿，采用蹄形夾繩盤，對繩子粗細適應性較好。另外C型打結器的蹄形夾繩盤每次動作時交替夾住和松開繩子，使得打出的繩結為活結，拆捆方便。

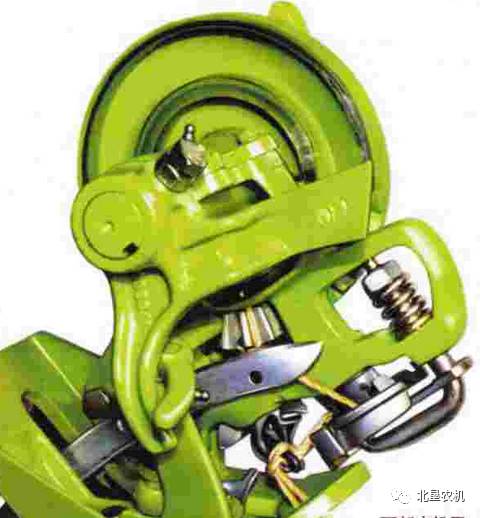

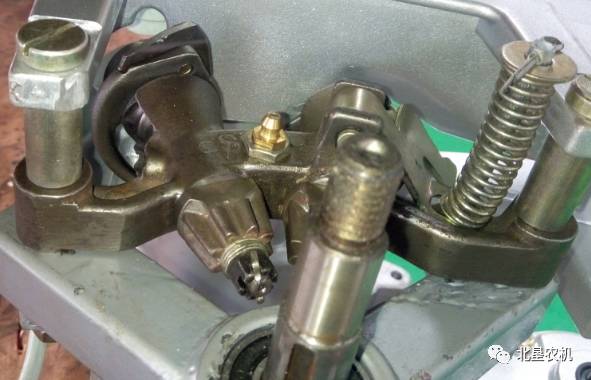

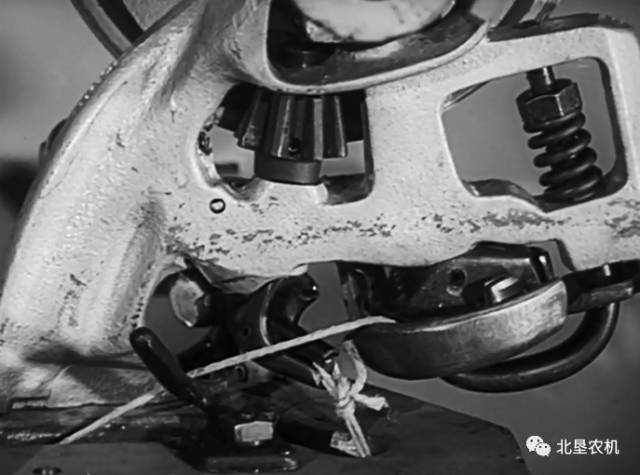

克拉斯C型打結器
意大利BCS也有C型打結器，不過是用在大型割捆機上，打結器結構和克拉斯的C型打結器有所區別，蹄形夾繩盤上的切斷捆繩的豁口處，克拉斯的是兩個豁口，刀片從中間過，將夾住的次級捆繩切斷。
BCS打捆機的夾繩盤上切斷捆繩的豁口只有一個，刀片與之緊貼著將捆繩切斷。

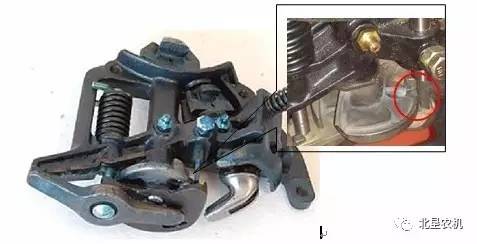

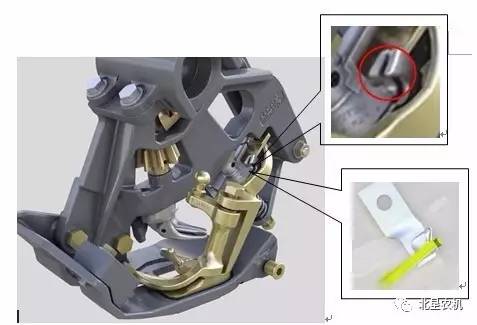

BCS的C型打結器
Loop knotter(活結打結器)
這種打結器主要用在小型割捆機上，體積比常見打結器的體積要小。打結鉗嘴和夾繩盤每次轉360度，夾繩盤為錐形，打出的繩結為活結。
Rasspe的活結打結器
小割捆機的活結打結器
Loop DoubleKnotter(活結雙結打結器)
這種打結器目前還沒有見到產品推向市場，打結器工作原理還不太明白，但從展示來看，取消了鑄造驅動齒盤，降低了加工成本。

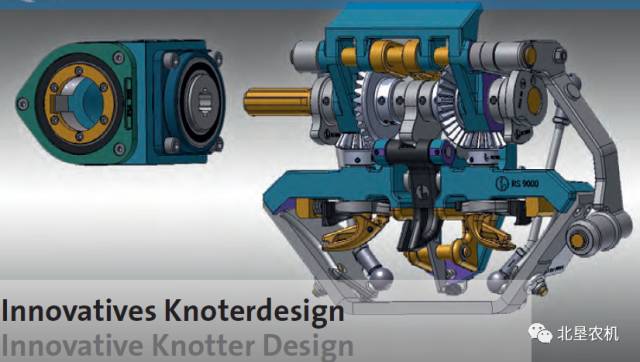

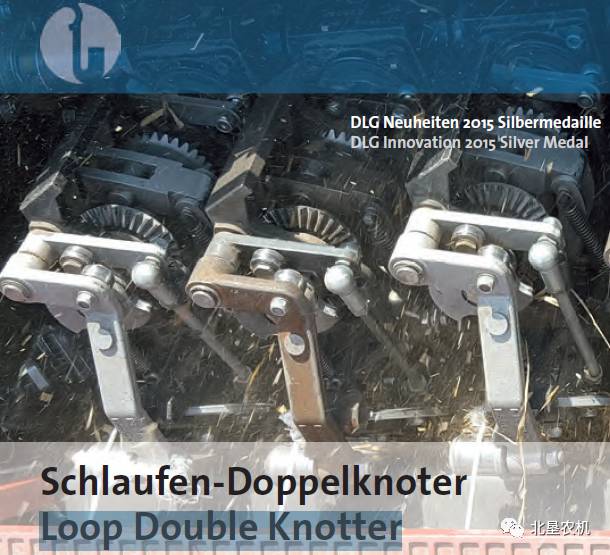

Rasspe Loop 雙打結器
幾種不常見的打結器使用情況：
用作捆綁機
類似于打結器試驗臺架，采用電機驅動的捆綁機，用來捆綁作業。

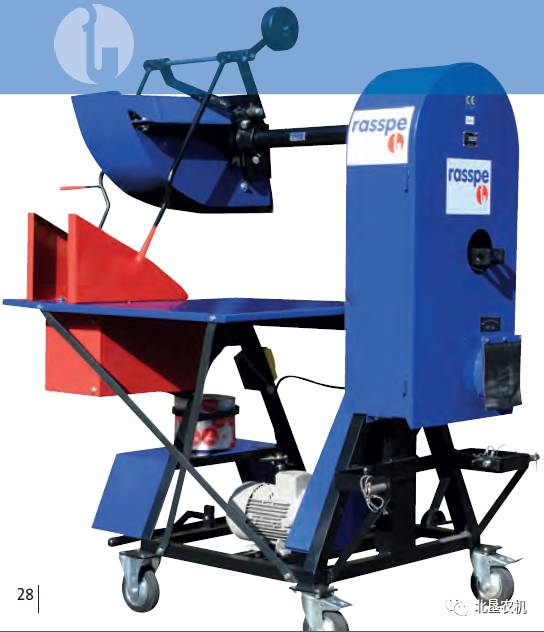

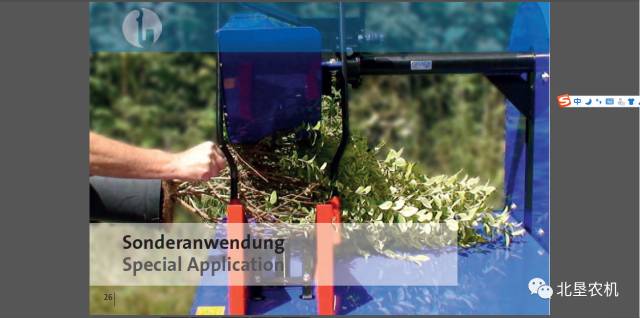

Rasspe捆綁機
用作固定式壓縮機的捆綁作業
固定式液壓壓實機的捆綁作業也可以使用打結器進行作業。

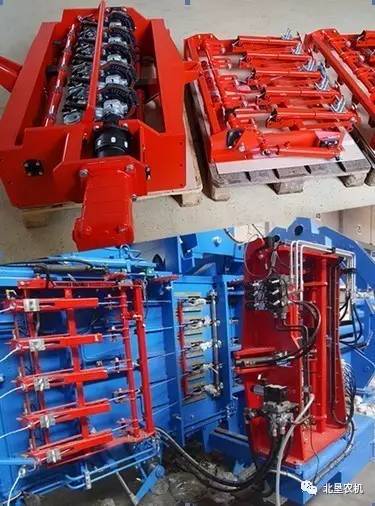

Raussendorf固定壓縮機打結器捆綁機組
