拖拉機氣缸墊損壞的原因及預防措施

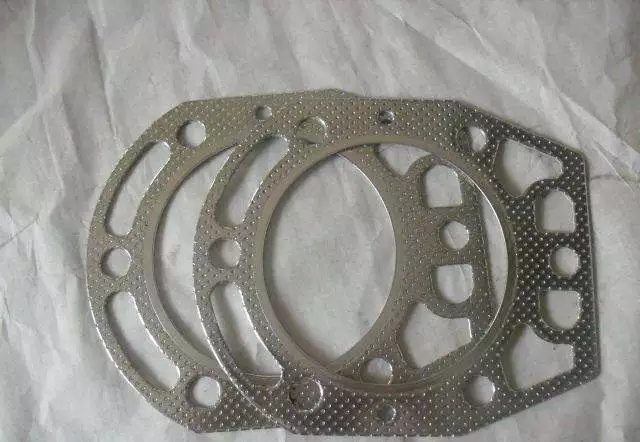

資料圖

1

判斷氣缸墊是否燒損的方法

在實際使用和維修發動機時，可以根據以下現象判斷氣缸墊是否燒損。

①氣缸蓋與氣缸體接合處是否有局部漏氣現象，特別是排氣管口附近是否出現此情況。

②發動機工作時，散熱器水箱口處是否有氣泡溢出。

③水箱冷卻液中的表層是否浮有一層機油。如氣缸墊在水道和油道處燒壞，由于機油壓力比冷卻液的壓力大，就會有機油從油道通過氣缸墊燒壞的地方進人水道而進人水箱。

④發動機功率是否下降，氣缸墊燒損嚴重時發動機將難以啟動。

⑤氣缸蓋螺栓孔和螺栓上是否產生積碳。如氣缸墊在氣缸口和缸蓋螺栓孔的地方燒壞，將出現此種現象。

氣缸墊損壞后，氣缸工作時密封不嚴，發動機動力性能和經濟性能都將大幅度下降，因此氣缸墊損壞后應及時予以更換。更換氣缸墊應在冷車時進行，先按拆卸氣缸蓋時的要求，拆下氣缸蓋，取下舊氣缸墊。

將新氣缸墊、氣缸蓋、氣缸體接合面擦洗干凈，把氣缸墊光滑的一面朝向氣缸體，然后按規定順序和扭矩分次將氣缸蓋螺栓和螺母緊固。

有些氣缸墊，雖然漏氣但并沒有破損，可將氣缸墊在火焰上均勻地烤一下，再裝回到發動機上就不再漏氣了(加熱使石棉紙復原)。這種方法可以多次反復使用，從而延長氣缸墊的使用期限。

2

氣缸墊沖壞，的原因

(1)發動機過熱。發動機長期大負荷工作、爆震、水套中水垢過厚，致使冷卻系統的冷卻效果下降、燃燒室積碳過多等，都會使發動機過熱并導致氣缸墊材質變脆而損壞。

(2)發動機維修裝配質量不過關。

①機體與氣缸蓋接合面變形。機體與氣缸蓋的平面度誤差較大，氣缸墊不能被均勻壓緊而漏氣，造成氣缸墊燒損。

②氣缸套安裝不符合要求。氣缸套和缸體接合面有雜質，氣缸套上平面與缸體上平面的高度差超標，使得氣缸墊在安裝過程中受到損傷，并導致缸體、缸蓋不能緊密接合，造成漏氣，使氣缸墊燒損。

③在拆裝氣缸蓋時野蠻操作導致缸體或缸蓋發生變形或未按規定安裝。缸蓋螺栓、螺母未按規定擰緊，導致發動機長時間工作時螺栓、螺母松動，由于各處受力不均，氣缸墊密封不嚴造成局部漏氣而使氣缸墊燒損。

④氣缸墊質量不好。如氣缸墊厚薄不均、卷口不平、表面不平、彈性差、有裂縫、材質不規范、不符合規定等。

3

氣缸墊沖壞故障的預防措施

(1)擰緊氣缸蓋螺栓時一定要按規定的順序，分2～3次進行，不要1次擰緊。另外，扭矩必須達到要求。

(2)安裝時要保證機體平面的不平度在規定范圍內，水套孔周圍的凹坑及麻點應盡量用銅皮墊嚴。

(3)及時清除氣缸蓋底面的積碳和鐵銹。

(4)保證氣缸套臺肩上平面凸出機體平面的高度符合規定值。如果凸出機體平面太多，可用研磨砂研磨氣缸套臺肩下平面與機體接觸面;凸出太少或低于機體平面，可在氣缸套臺肩下平面與機體配合處加墊銅皮。

(5)正確安裝和使用氣缸墊。如安裝氣缸墊時不要涂潤滑脂;清洗氣缸墊時不要浸入油液時間過長;操作方法得當，不要猛加油門，不要使發動機經常超負荷工作;正確調整供油提前角，不能供油太遲。

(6)更換氣缸墊時要求氣缸墊尺寸合適，質量符合規定。更換氣缸墊時應在冷車時進行。

除采用上述方法防止氣缸墊損壞外，還應做到以下幾點：

(1)認真選購氣缸墊。在更換氣缸墊時，要購買正規生產廠家的產品，以保證其質量。由于拖拉機在制造技術上的不斷更新，氣缸墊的結構也有變化，新舊產品規格、厚度會有所不同，選購時必須加以注意。

(2)防止氣缸蓋變形。當因氣缸蓋變形而燒壞氣缸墊時，如果僅僅更換氣缸墊，還會出現多次燒壞氣缸墊故障。因此，在裝配氣缸墊時，應先在平板上檢查氣缸蓋工作面的平面度，若平面度超過0. 15 mm，應采用研磨的方法進行修復，以保證氣缸蓋工作面的平面度符合要求規定。

(3)正確裝配氣缸蓋。在裝配氣缸蓋時，對氣缸蓋螺母必須以規定力矩交叉對稱順序分三次均勻擰緊，并且在拖拉機投入工作一個班次后，應對缸蓋固定螺母的緊固情況進行一次檢查，如發現缸蓋固定螺母松動及時按規定的力矩擰緊。

(4)氣缸蓋螺栓松動的檢修。拖拉機在作業過程中，若發現氣缸蓋個別螺栓松動，應立刻停車檢修，將已松動的缸蓋螺栓擰緊，若沒有效果，可將該螺栓從缸體螺孔中拔出，將螺孔擴大，并配一根下端螺紋部分加粗的螺栓換上使用。

(5)缸套凸肩突出量過小的檢修。缸套凸肩在安裝時，其突出量必須符合技術要求，若突出量過小時，可在缸套凸肩下面墊上適當厚度的銅皮墊圈，以保證缸套凸肩突出量符合規定要求。

(6)缸套凸肩的下倒角太大的檢修。缸套凸肩的下倒角太大，是由于缸套不標準造成的。裝配前應對缸套的凸肩形位尺寸進行檢驗，發現缸套凸肩的下倒角太大時，應更換同組別的標準缸套。

(7)缸套凸肩上平面不平整的檢修。先對缸套凸肩的平面進行車削修整，使缸套凸肩周圍及上平面平整，然后更換氣缸墊，重新裝配。
